Наши разработки
В данном разделе сайта представлены радиотехнические устройства, изготавливаемые нашей фирмой на заказ.
Каждое из них зарекомендовало себя как надежное и эффективное средство радио коммуникаций, способное помочь в достижении максимально качественного уровня связи, а также сохранить Ваше имущество от посягательств.
2. Эмулятор телефонной линии.3. Репитер.
4. Система удаленного доступа для радиостанций.
5. ОСА-GSM. Охранная система автономная с оповещением через сеть сотовой связи стандарта GSM.
 Телефонный радиоудлинитель
Что это такое
Телефонный радиоудлинитель позволяет пользоваться городским телефоном в стационарной точке, удаленной от телефонной линии на расстояние до 10-15 км.
Зачем это нужно
Несмотря на бурную телефонизацию, охватившую в последнее время российские города, еще долго будут встречаться случаи, когда в точке А есть городской телефон, т.е. проведена телефонная линия, а в точке Б технической возможности провести такую линию нет, а телефон нужен. В этом случае можно "перебросить" телефонную линию по радиоканалу с помощью телефонного радиоудлинителя.
Как это работает

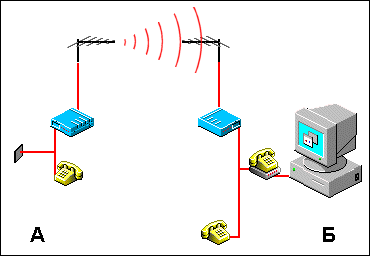

Телефонный радиоудлинитель включает в себя базовый блок, абонентский блок и две направленные антенны. Базовый блок подключается к телефонной линии, радиосигнал с помощью направленной антенны передается на антенну абонентского блока и далее в абонентский блок.
В минимальной комплектации абонентский блок представляет собой радиотелефонную трубку. В этом случае есть возможность принимать и передавать только речевую информацию. Если необходимо к такому радиоудлинителю подключить факс, модем или мини-АТС, то абонентский блок должен быть дополнен эмулятором телефонной линии.
В радиоудлинителе используется сертифицированное оборудование, работающее в диапазоне 900 МГц с выходной мощностью не более 10 мВт. Необходимая дальность (10-15 км) достигается с помощью специальных направленных антенны с высоким коэффициентом усиления. Следует отметить, что для нормальной работы радиоудлинителя требуется прямая видимость между антеннами.
Эмулятор телефонной линии
Что это такое
Эмулятор телефонной линии позволяет "вынуть" из трубки радиотелефона телефонную линию и подключить к этой линии обычный проводной телефон, факс, модем, мини-АТС и т.д.
Зачем это нужно
Как известно, радиотелефон дает возможность дистанционно осуществлять телефонные разговоры. Однако он не позволяет дистанционно подключить факс, модем, мини-АТС и т.д. Именно для этой цели служит эмулятор телефонной линии. Как следует из названия, он эмулирует телефонную линию, и таким образом позволяет подключать к трубке радиотелефона устройства, обычно подключаемые к телефонной линии.
Как это работает
Эмулятор телефонной линии представляет собой специальный контроллер, который встраивается в телефонную трубку радиотелефона и выполняет следующие функции.
Во-первых, он трансформирует четырехпроводную линию трубки радиотелефона (два провода у динамика и два провода у микрофона трубки) в двухпроводную линию как в обычном телефоне.
Во-вторых, он вырабатывает необходимые для нормальной работы проводного телефона рабочие напряжения 60-120 В (в трубке радиотелефона напряжение не превышает 3-5 В).
В-третьих, вызывной звонок трубки он преобразует в стандартный сигнал вызова для проводного телефона или подобного устройства.
И, наконец, в-четвертых, он воспринимает управляющие сигналы проводного телефона (например, набор номера) и преобразует их во внутренние сигналы трубки (например, имитируя нажатие клавиш).
Кроме того, если сам радиотелефон имеет функцию интерком (внутренняя связь между базой и трубкой), то эмулятор, как правило, тоже поддерживает эту функцию, т.е. позволяет связаться с телефона, подключенного к эмулятору с базой радиотелефона.
Репитер
Что это такое
Репитер - система антенно-фидерных устройств и приемопередающей аппаратуры, предназначенная для приема сообщений на одной частоте и передачи их на другой частоте. Репитер еще называют ретранслятором.
Зачем это нужно

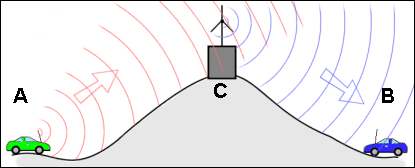

Как известно, дальность радиосвязи в значительной степени определяется высотой установки приемопередающей антенны. Поэтому часто возникает ситуация, когда между пунктами A и B с низким расположением антенн нет радиовидимости, но есть пункт C (как правило, имеющий господство по высоте), с которого возможна радиосвязь как с пунктом A, так и с пунктом B. Если в пункт C установить репитер, то станет возможным радиосвязь между пунктами A и B. Установленный на возвышенном месте репитер как бы создает область уверенной радиосвязи для всех радиостанций, имеющих радиовидимость с репитером и работающих через него.
Как это работает
Репитер включает в себя антенно-фидерную систему, предназначенную для приема и передачи радиосигнала, систему фильтров и диплексоров для разделения сигналов с разными частотами, двух радиостанций для одновременного приема сигнала на одной частоте и передачи его на другой, и управляющего контроллера. Контроллер отслеживает наличие сигнала с помощью первой радиостанции на частоте f1 и при его появлении переводит на передачу вторую радиостанцию на частоте f2 и передает принятое сообщение. Все радиостанции, работающие через репитер, должны передавать сообщения на частоте f1 и принимать сообщения на частоте f2.
В настоящее время разработаны и выпускаются контроллеры для радиостанций:
• IC-F310S (IC-F320S);
• IC-F11;
• Alan 48+;
• Alan 516.
Система удаленного доступа для радиостанций
Что это такое
Система удаленного доступа позволяет дистанционно управлять (т.е. осуществлять прием и передачу сообщений) радиостанцией (как правило, базовой) по дополнительному радиоканалу.
Зачем это нужно

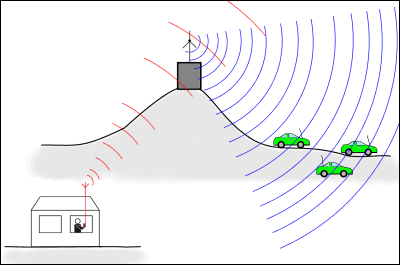

Как известно, дальность радиосвязи в значительной степени определяется высотой установки приемопередающей антенны. Поэтому часто возникает ситуация, когда для увеличения дальности базовую радиостанцию и антенну нужно установить в одном здании (как правило, имеющем господство по высоте), а управлять этой радиостанцией удобно из другого здания (например, из офиса), которое может находиться от первого здания на расстоянии нескольких километров. В этом случае проблема решается с помощью системы удаленного доступа для радиостанции.
Как это работает
Система включает в себя контроллер, который подключается через специальные кабели к базовой и дополнительной радиостанциям, и осуществляет их управление. Когда базовая радиостанция принимает сигнал, контроллер переводит на передачу дополнительную радиостанцию и передает через нее это сообщение. Этот сигнал принимает радиостанция управления, которая настроена на одну частоту с дополнительной радиостанцией и может быть удалена от нее (и, естественно, от базовой) на несколько километров. Аналогично когда оператор переводит на передачу радиостанцию управления, ее сигнал принимает дополнительная радиостанция и с помощью контроллера переводит на передачу базовую радиостанцию.
Выбор типа базовой радиостанции и радиостанций управления зависит от тех частот, которыми располагает заказчик, и от тех расстояний, которые следует перекрыть. Например, если у него имеется две соседние служебные частоты, то радиостанции могут быть однотипные, или, если позволяет расстояние, для управления можно использовать маломощные портативные радиостанции.
Если имеется только одна служебная частота или базовая радиостанция работает в CB диапазоне, то для управления можно использовать частоту в диапазоне 27 МГц или 430 МГц.
В настоящее время разработаны и выпускаются контроллеры для радиостанций:
• IC-F310S (IC-F320S) - базовая; IC-F11 - дополнительная;
• Alan 48+ - базовая; Alan 516 - дополнительная.
ОСА-GSM
Охранная система автономная
с оповещением через сеть сотовой связи
стандарта GSM
Что это такое
Охранная система автономная с оповещением через сеть сотовой связи стандарта GSM (в дальнейшем "ОСА") - это устройство, предназначенное для охраны удаленных объектов, например, неохраняемых складов, офисов, коттеджей, квартир, дач, также автомобилей.
Охрана объектов осуществляется рассылкой SMS сообщений и/или дозвоном на заданные телефонные номера по каналам сотовой связи.
Зачем это нужно
Статистика свидетельствует, что количество незаконных проникновений в помещения с целью ограбления из года в год не уменьшаются. В этом плане особенно страдают удаленные плохо охраняемые склады и другие хозяйственные помещения. Злоумышленников привлекает их слабая защищенность и "богатая" начинка. Не в лучшей степени обстоят дела и с охраной автомобилей. Их воруют как с ночных стоянок, иногда даже с охраняемых, так и из гаражей. В последнее время участились кражи автомобилей, оставленных "на 5 минут" (например, около магазина или рынка).
Существенно увеличить эффективность охранных мероприятий возможно с помощью средств экстренного удалённого оповещения. Именно для этих целей предназначена описываемая система. В случае "покушения" на склад, автомобиль, дачу, гараж, квартиру, офис владелец ОСА получит на свой мобильный, домашний или рабочий телефон соответствующее сообщение. Для передачи сообщения необходимо несколько секунд. Причем сообщение будет передано, даже если будет отключен источник резервного питания, например, автомобильный аккумулятор. При соблюдении скрытности установки ОСА у злоумышленника не будет шансов удачно завершить задуманное.
Как это работает
ОСА представляет собой сотовый телефон стандарта GSM со встроенным контроллером охранной системы. Контроллер хранит в своей памяти сценарий оповещения и воспринимает с клавиатуры команды переключения режимов и изменения параметров системы. При постановке на охрану он выполняет сторожевую функцию и при срабатывании датчиков посылает соответствующие команды на сотовый телефон и таким образом осуществляет оповещение.
Система позволяет гибко настроить параметры под конкретные условия эксплуатации. При установке на автомобиль есть возможность включить режим срабатывания ОСА от пропадания бортового напряжения (12 В). При охране жилища можно включить задержку по времени при постановке на охрану и снятии с охраны. При охране удаленных редко посещаемых объектов предусмотрен режим рассылки информационного SMS сообщения раз в сутки для подтверждения функционирования ОСА и отсутствия срабатываний. Кроме того, пользователь может самостоятельно установить необходимое число телефонов рассылки SMS сообщений и дозвона (до трех номеров рассылки SMS и до трех номеров дозвона). Выбор единого телефонного номера для посылки SMS сообщения и дозвона позволяет после получения тревожного сигнала прослушать охраняемую зону с помощью встроенного микрофона. Наличие резервного питания и гарантированный сервис доставки SMS сообщений делают ОСА при правильном монтаже весьма эффективным и надежным устройством охраны.
|
